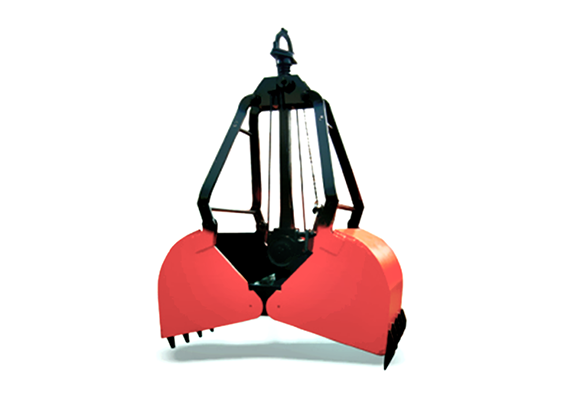

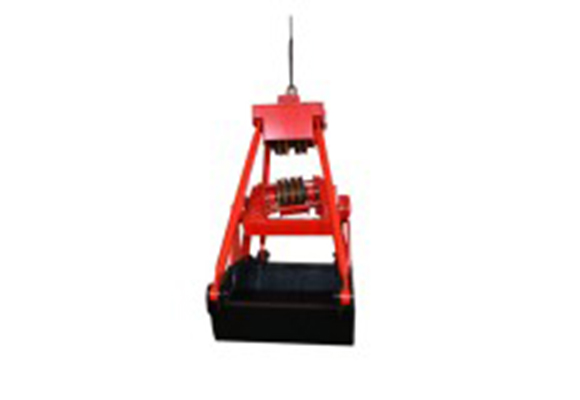

Ковш для двойной веревки
Двойной канатный захват, подходящий для двойной конструкции подъемного устройства (одиночные канаты) всех видов кранов, почти используется в порту и доке, строительном мосту и т. Д. В зависимости от свойств материала можно использовать для легких, средних, тяжелых и сверхтяжелых. Для захвата всех видов рыхлого мусора.
Принцип работы двойного троса
Во всех видах крана, с двумя группами моторного барабана (электрическая лебедка), каждая группа моторного барабана ведет один тросовый трос, один трос в раму для поддержки, а другая веревка проходит шкив пучка и пучок вниз пул, составьте блок шкива как открытие и закрытие ковша захвата.
Rane Load | 5t | 10т | 16т | |||||||
плотность | 0,8-1,0 | 1,5 | 2,5-3,0 | 0,8-1,0 | 1,5 | 2,2-2,8 | 0,8-1,0 | 1,5 | 2,2-2,8 | |
Емкость ковша | 3 | 1,5 | 1 | 5,8 | 4 | 2.5 | 11 | 6,5 | 4,3 | |
вес | 2200 | 2200 | 2000 | 4200 | 4000 | 3750 | 6200 | 6100 | 5300 | |
Диаметр шкива | 400 | 400 | 400 | 560 | 560 | 630 | 630 | 630 | 710 | |
Ставка | 3 или 4 | 3 или 4 | 4 или 5 | 3 или 4 | 3 или 4 | 4 или 5 | 3 или 4 | 4 или 5 | 4 или 5 | |
Диаметр закрытого каната | 18-20 | 18-20 | 18-20 | 28 | 28 | 28 | 32 | 32 | 32 | |

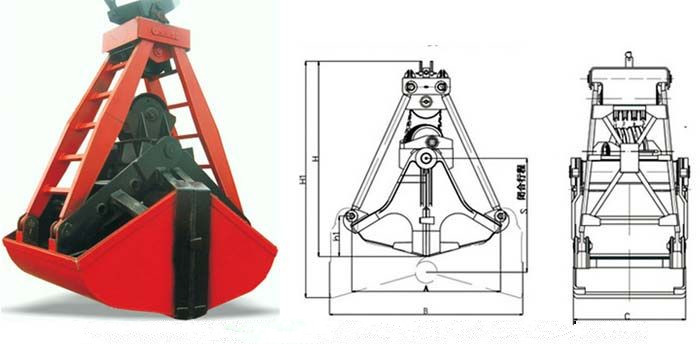

Габаритные размеры |
| 2100 | 1830 | 1680 | 2800 | 2600 | 2300 | 3000 | 2800 | 2550 |
В | 2800 | 2240 | 2050 | 3650 | 3500 | 2900 | 4300 | 4100 | 3390 | |
С | 2700 | 2350 | 2190 | 3890 | 3800 | 3450 | 4000 | 4000 | 3600 | |
D | 3000 | 2670 | 2500 | 4400 | 4300 | 3950 | 4500 | 4500 | 4100 | |
Е | 2000 | 1450 | 1200 | 2150 | 2000 | 1600 | 3000 | 2800 | 2180 | |
