U Тип Новый дизайн Подвижный 80-тонный рельсовый козловой кран

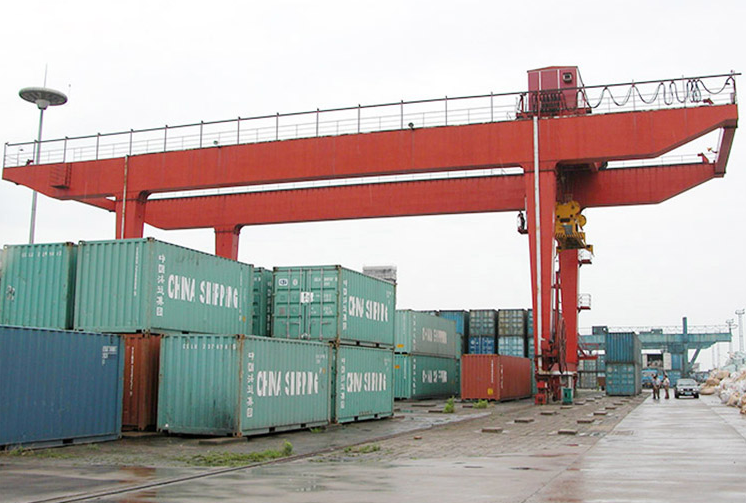

U-образный рельсовый козловой кран 10-50T специально разработан для интенсивной укладки контейнеров из-за его автоматизации и меньшей потребности и оснащен различными подвесными частями. Кран сочетает в себе максимальную надежность и безопасность с высокой эксплуатационной эффективностью, долговечностью и низкими эксплуатационными расходами, что ведет к самой низкой общей стоимости владения.
Структура продукта для вас!

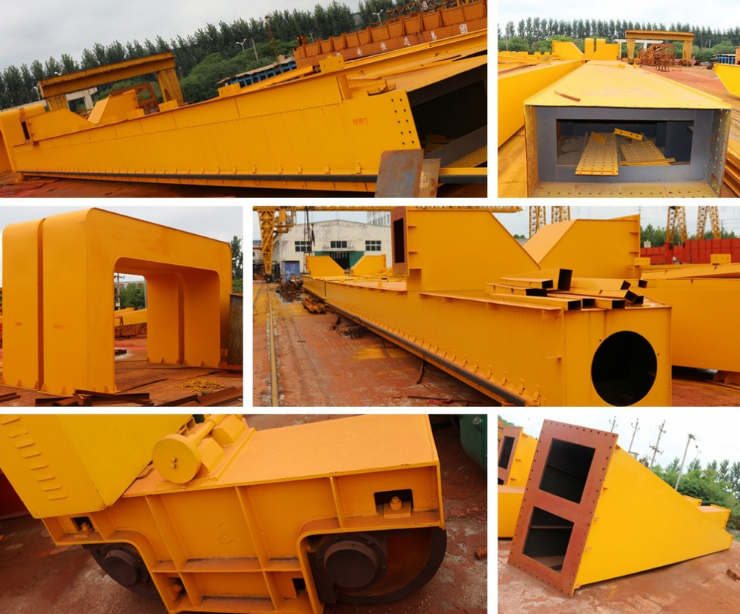

1. Основная балка козлового крана
2. Выносной козловой кран
Сваривать стальные пластины с сотовым отверстием, соединенные высокопрочным прецизионным болтом. Есть скользящая направляющая для тележки, которая перемещается вверх по балкам, которая закреплена на аутригере с помощью высокоточного натяжного болта. а. Состоит из жесткого аутригера и гибкого аутригера, все точки подключения соединены болтом с высоким напряжением
б. Лестница используется оператором для входа в кабину или прибытия в лебедку
с. При пролете> 30 м требуется гибкая ножка, чтобы уменьшить боковую тягу тележки к рельсу, когда балка поднимает материалы.
3. Механизм перемещения козлового крана
4. Тележка с подъемником козлового крана
а. Состоит из приводной коробки и пассивной колесной коробки
б. Коробка привода обеспечивает питание для перемещения крана. Какая разница между коробкой передач и пассивной колесной коробкой заключается в том, что в пассивной коробке нет трансмиссионной конструкции, такой как динамо, редуктор и пара открытой шестерни.
Тележка собрана с двигателем, редукторным тормозом, рамой тележки, барабанным крюком, шкивом, дождевой крышкой и другими деталями. Он включает в себя подъемный механизм и механизм перекрестного перемещения. Тележка строго разработана в соответствии с условиями применения и рабочей средой.
5. Кабина козлового крана
6. Электрическая система козлового крана
а. Стекло окна может заставить оператора смотреть обзор всех условий работы и установить на передней и двух сторонах кабины
б. Как группа независимого шкафа, установленная вне кабины, соединена управляющим кабелем и станцией связи, которая установлена в кабине. а. Включаются двигатель подъема, двигатель с длинным ходом и гидравлический двигатель. Вся электрическая система управляется ПЛК (программируемый логический контроллер).
б. Два режима работы: кабина и пульт дистанционного управления.
с. Электрические компоненты - это главный бренд электрических деталей, таких как: Siemens, Schneider и т. Д. Или как ваше требование.
7. Платформа козлового крана
8. Замечание Plesase:
Платформа установлена для обслуживания крана, а защитная защита добавлена для защиты безопасности персонала Канатные тросы должны регулярно проверяться и меняться вовремя, если есть 10% обрывов проводов, ослабление проводов и износ.
