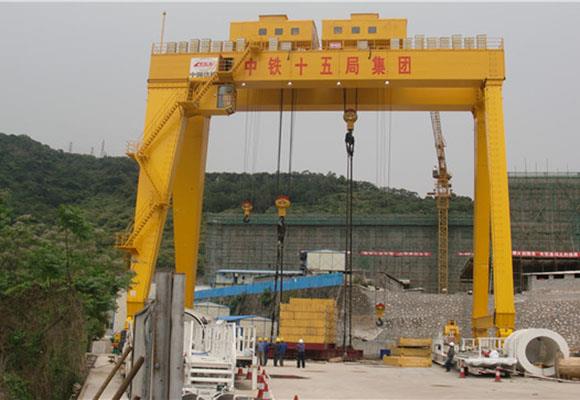

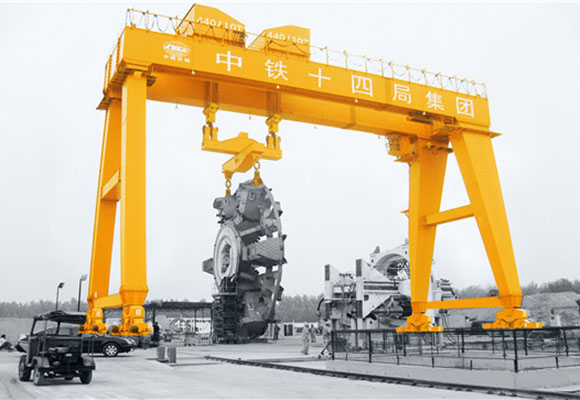

Двойной козловой кран с щитом
Описание
Двухбалочный козловой кран с щитом в основном используется на установке без полномочий - режущей головка и щита тела Excavation устройства, щит машины и подъемной работе вспомогательного туннеля сегмента во время строительства. Обладают преимуществом стабильной работы, высокой производительностью, простотой обслуживания, верхней частью является разворот с возможностью поворота, чтобы удовлетворить потребности разных направлений в выемке, с гибким режимом работы, имеет совершенные инструкции по технике безопасности и устройства защиты от перегрузки, максимальные для обеспечения безопасности обслуживающего персонала и оборудования, электрическая система использует настройку частоты ПЛК, она выгодна для управления учреждениями, разработкой, изготовлением DMG, проверкой исполнения недавно выпущенных национальных стандартов.
Особенности
Двухбалочные козловой кран с Shield используется в основном на установке не - режущая головка и щит тела Excavation устройства, щит машины и подъемная работу поддержки туннеля сегмента во время строительства.

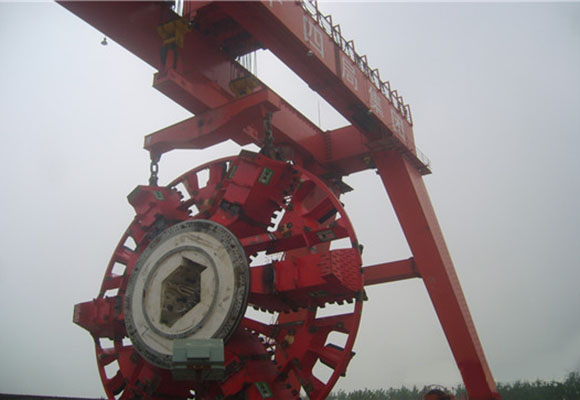

Принять Чи с разбрасывателем, разбрасыватель может вращаться на 360 градусов, костюм для разных углов установки режущей головки.

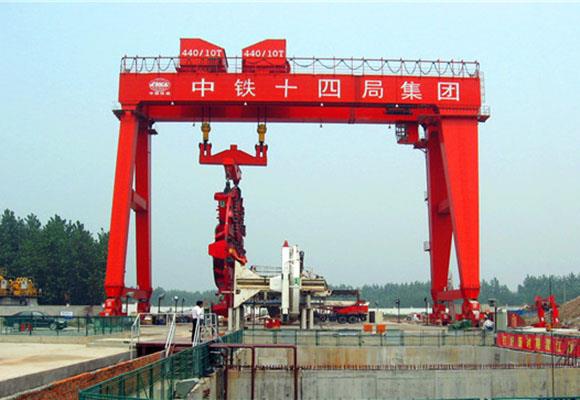

Примите двойную структуру тележки, 2 тележки могут быть соединением, поднимая режущие головки, также могут работать отдельно для того чтобы поднять лист пробки.
Подъем с использованием открытых приводов и экономия затрат.
Источник питания крана - трехфазный, 50 Гц, 380 В;
Рабочая температура -20 ~ + 45 градусов,
Максимальная относительная влажность менее 95% (с конденсацией);
Рабочая скорость менее 20 м / с;
Работа крана A3, A4;
Если кран имеет особые требования к условиям окружающей среды, выполнение выполняется в соответствии с контрактом на поставку.
Спецификация
Вместимость | T | 400 | |
пядь | м | 33 | 34 |
Высота подъема м | Основной подъем | 24 (вверх по рельсу) 23 (нижняя направляющая) | 24 (вверх по рельсу) 23 (нижняя направляющая) |
Aux lift | 22 (рейка) 26 (нижняя направляющая) | 22 (рейка) 26 (нижняя направляющая) | |
Скорость подъема | м / мин | 0,09 ~ 0,9; 7 | |
Скорость передвижения тележки | м / мин | 1.15-11.5 | |
Скорость движения крана | м / мин | 1.6-16 | |
Максимум. Нагрузка колес | К.Н. | 406 | 415 |
Рекомендации | Модель | QU100 | |
Основной размер (мм) | Пролет (м) | 33 | 34 |
Расстояние между кранами | W | 4500 | |
Ширина крана | В | 14 000 | |
Ограничение левой руки | S1 | 2500 | |
Ограничение левой руки | S2 | 3500 | |
| Вместимость | T | 200 + 200 | |
пядь | м | 33 | 34 |
Высота подъема | м | 48 (вверх по периметру 24l) (нижняя направляющая 24l) | |
Скорость подъема | м / мин | 0,09 ~ 0,9; 7 | |
Скорость передвижения тележки | м / мин | 1.15-11.5 | |
Скорость движения крана | м / мин | 1.6-16 | |
Максимум. Нагрузка колес | К.Н. | 405 | 410 |
Рекомендации | Модель | QU100 | |
Общая мощность двигателя | кВт | 241 | |
Основной размер (мм) | Пролет (м) | 33 | 34 |
Расстояние между кранами | W | 14 000 | |
Ширина крана | В | 22800 | |
Ограничение левой руки | S1 | 2500 | |
Правильное ограничение крючка | S2 | 3500 | |
| Вместимость | T | 100 + 100 | |
пядь | м | 33 | 34 |
Высота подъема | м | 1500 + 21000 | |
Скорость подъема | м / мин | 0.3-3-6 | |
Скорость передвижения тележки | м / мин | 2,5-25 | |
Скорость движения крана | м / мин | 2-20 | |
Максимум. Нагрузка колес | К.Н. | 270 | 290 |
Рекомендации | Модель | QU80 | |
Общая мощность двигателя | кВт | 225 | |
Основной размер (мм) | Пролет (м) | 33 | 34 |
Расстояние между кранами | W | 12000 | |
Ширина крана | В | 19038 | |
Ограничение левой руки | S1 | 2500 | |
Правильное ограничение крючка | S2 | 2500 | |
| Вместимость | T | 100 | ||
пядь | м | 20 | 22 | 24 |
Высота подъема | м | 9800 + 30000 | ||
Скорость подъема | м / мин | 0.37-3.7-6 | ||
Скорость передвижения тележки | м / мин | 0,5-25 | ||
Скорость движения крана | м / мин | 1.4-14 | ||
Максимум. Нагрузка колес | К.Н. | 230 | 235 | 240 |
Рекомендации | Модель | QU80 | ||
Общая мощность двигателя | кВт | 145 | ||
Основной размер (мм) | Пролет (м) | 20 | 22 | 24 |
Расстояние между кранами | W | 10700 | ||
Ширина крана | В | 16380 | ||
Ограничение левой руки | S1 | 1750 | ||
Правильное ограничение крючка | S2 | 1900 | ||
| Вместимость | T | 130 | ||
пядь | м | 20 | 22 | 24 |
Высота подъема | м | 9800 + 30000 | ||
Скорость подъема | м / мин | 0.37-3.7-6 | ||
Скорость передвижения тележки | м / мин | 0,5-25 | ||
Скорость движения крана | м / мин | 1.4-14 | ||
Максимум. Нагрузка колес | К.Н. | 270 | 275 | 280 |
Рекомендации | Модель | QU80 | ||
Общая мощность двигателя | кВт | 145 | ||
Основной размер (мм) | Пролет (м) | 20 | 22 | 24 |
Расстояние между кранами | W | 10700 | ||
Ширина крана | В | 16180 | ||
Ограничение левой руки | S1 | 1750 | ||
Правильное ограничение крючка | S2 | 1900 | ||
