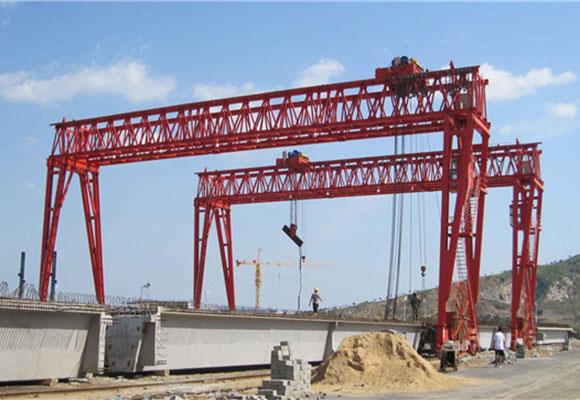

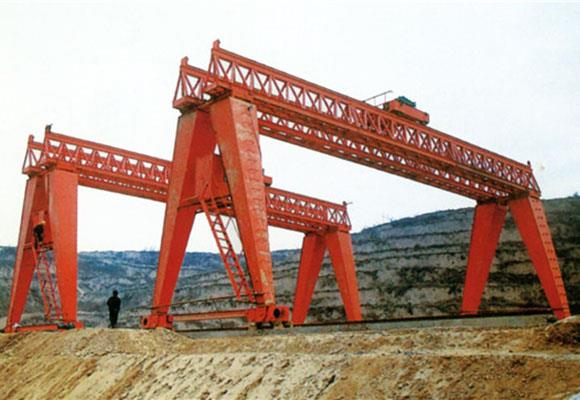

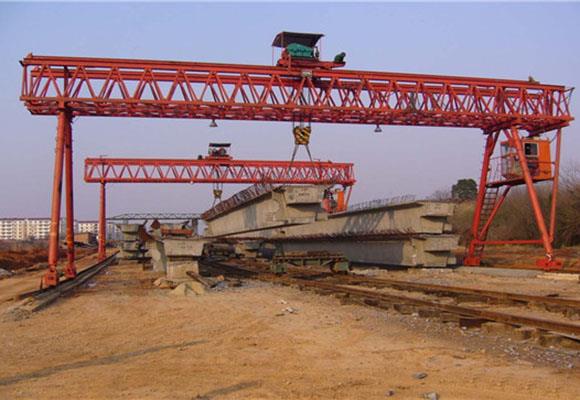

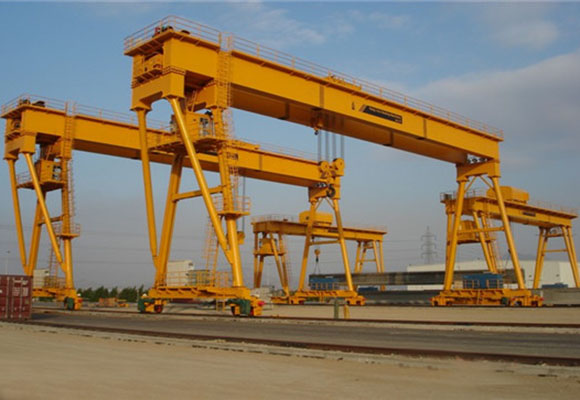

Инженерный козловой кран
Описание
Инженерный козловой кран - специальный козловой кран, который разработан на основе общего козлового крана в соответствии с эксплуатационными требованиями и условиями работы подземного строительства.
Козловой кран состоит из краба, козловой, тележки, механизма движения, механизма гидравлического оборота, кабины и электрооборудования.
На крабе установлен механизм гидравлического оборота, состоящий из гидравлической рабочей станции и шлако-поворотного крюка.
В середине несущей балки находится крючок, который используется для подъема обычных предметов.
Механизм перемещения тележки - это 4-х колесный привод на 8 колесах. Двигатель, закрепленный на тележке, управляет колесами вертикальным редуктором скорости. Устанавливается ветрозащитный реечный зажим. Он отсоединяется от рельса, когда кран находится в нормальном режиме работы, и когда краны перестают работать, оператор сбрасывает зажим, чтобы зацепить рельс, чтобы избежать скольжения крана.
Направление земледеления зависит от строительной площадки.
Особенности
1. Разумная структура и благоприятные характеристики.
2. Плавный запуск и остановка.
3. Безопасное и надежное путешествие, долгий срок службы.
4. Низкий уровень шума, удобная каюта с хорошим видом.
5. Простота установки и удобство обслуживания.
6. Отличная возможность замены деталей и компонентов.
7. Привод крана: IP54 или IP44, изоляция уровня F.
Спецификация
Вместимость | T | 40 | ||
пядь | м | 20 | 30 | 40 |
Высота подъема | м | 9 | ||
Скорость подъема | м / мин | 1 | ||
Скорость передвижения тележки | м / мин | 10 | ||
Скорость движения крана | м / мин | 14 | ||
Максимум. Нагрузка колес | К.Н. | 175 | 190 | 220 |
Рекомендации | Модель | 43кг / м | ||
Общая мощность двигателя | кВт | 22,8 | 26 | |
Основной размер (мм) | Пролет (м) | 20 | 30 | 40 |
Расстояние между кранами | W | 6000 | ||
Ширина крана | В | 8286 | ||
Ограничение левой руки | S1 | 1500 | ||
Правильное ограничение крючка | S2 | 1500/2000 | ||
| Вместимость | T | 60 | ||
пядь | м | 20 | 30 | 40 |
Высота подъема | м | 9 | ||
Скорость подъема | м / мин | 0,95 | ||
Скорость передвижения тележки | м / мин | 10 | ||
Скорость движения крана | м / мин | 15 | ||
Максимум. Нагрузка колес | К.Н. | 240 | 260 | 280 |
Рекомендации | Модель | 43кг / м | ||
Общая мощность двигателя | кВт | 30 | ||
Основной размер (мм) | Пролет (м) | 20 | 30 | 40 |
Расстояние между кранами | W | 6000 | ||
Ширина крана | В | 8286 | ||
Ограничение левой руки | S1 | 2000 | ||
Правильное ограничение крючка | S2 | 1500/2000 | ||
| Вместимость | T | 80 | |
пядь | м | 20 | 30 |
Высота подъема | м | 9 | |
Скорость подъема | м / мин | 0.8 | |
Скорость передвижения тележки | м / мин | 10 | |
Скорость движения крана | м / мин | 15 | |
Максимум. Нагрузка колес | К.Н. | 290 | 305 |
Рекомендации | Модель | 43кг / м | |
Общая мощность двигателя | кВт | 31,4 | |
Основной размер (мм) | Пролет (м) | 20 | 30 |
Расстояние между кранами | W | 6000 | |
Ширина крана | В | 8286 | |
Вместимость | T | 100 | |
пядь | м | 20 | 30 |
Высота подъема | м | 12 | |
Скорость подъема | м / мин | 0.8 | |
Скорость передвижения тележки | м / мин | 10,5 | |
Скорость движения крана | м / мин | 13 | |
Максимум. Нагрузка колес | К.Н. | 190 | 205 |
Рекомендации | Модель | 43кг / м | |
Общая мощность двигателя | кВт | 46,4 | |
Основной размер (мм) | Пролет (м) | 20 | 30 |
Расстояние между кранами | W | 12876 | |
Ширина крана | В | 7500 | |
Ограничение левой руки | S1 | 2000 | |
Правильное ограничение крючка | S2 | 2000 | |
