Конвейер ленточного транспортера
Описание

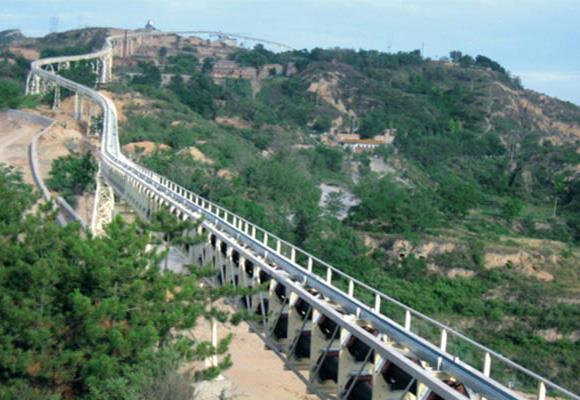

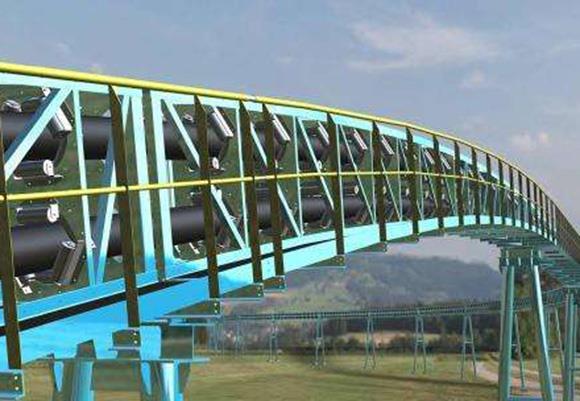

В качестве своего рода экологически чистого непрерывного транспортного оборудования кольцевой ленточный конвейер в основном используется для транспортировки угля, угольного угля, кокса, смешанных материалов, спеченной руды, минерального порошка, нефтяного кокса, известняка, песчано-гравийного заполнителя, ацетиленового ила, увлажняющая пыль, химическое удобрение, соль, макулатура, фосфорный гипс, серно-железный шлак и все виды сыпучих материалов. Круглый ленточный конвейер имеет тот же принцип работы с обычным ленточным конвейером; а именно, использовать трение для перемещения конвейерной ленты и ее материалов. Большинство компонентов обычно можно использовать с обычным ленточным конвейером, однако разница заключается в том, что конвейерная лента должна быть свернута в круглую форму трубы.
Принцип и структура конвейера ленточного конвейера:
1. Общий разгрузочный порт
2. Зарядный порт
3. Переходная секция приема материалов
4. Специальная тюбиковая лента
5. Переходная секция разгрузки материалов
6. Коробка передач

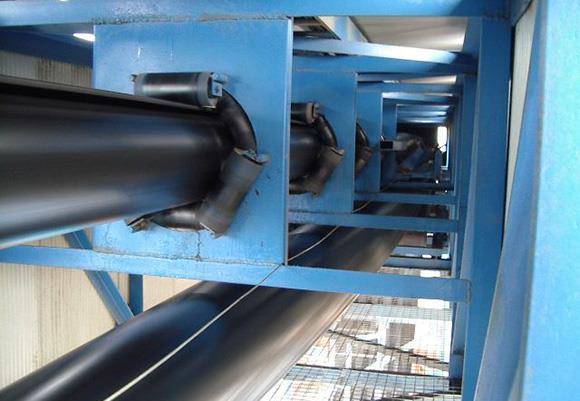

Когда конвейерная лента принимает материалы из переходной секции на своем хвосте, конвейерная лента будет постепенно свернута в круглую форму трубы, тогда круглая трубчатая лента будет наноситься для транспортировки материалов герметичным способом, конвейерная лента будет разворачиваться постепенно, когда материалы транспортируются в секцию перехода головки до тех пор, пока материалы не будут разряжены.
Особенности
1. Он может запечатывать и транспортировать сыпучие материалы.
2. Он может организовать транспортные процедуры в методе пространственной деформации.
3. Он может увеличить угол наклона транспортного средства.
4. Не существует никакого отслеживания.
5. Он может транспортировать материалы в двух направлениях.
Спецификация
Диаметр трубы | Пропускная способность | Bandspeed (м / с) | |||||||
0,5 | 0,63 | 0.8 | 1 | 1,25 | 1,6 | 2 | 2.5 | ||
Φ100 | 360 | 10,6 | 13,4 | 17 | 21,2 | +26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23,9 | 30,1 | 38,2 | 47,7 | 59,6 | 76,3 | 95,4 | 119,3 |
Φ200 | 730 | 42,4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | +1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Диаметр трубы (Мм) | Пропускная способность | Bandspeed (м / с) | |||||||
3.15 | 3,55 | 4 | 4.5 | 5 | 5,6 | 6,3 | 7,1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | +941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | +1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
