Грузоподъемность до 16 тонн

- May 03, 2018 -

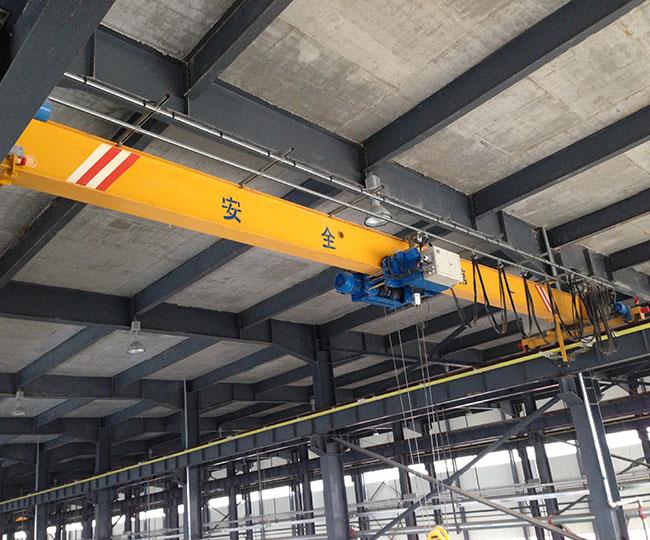

Базовая информация timg.jpg


Название: Грузоподъемность до 16 тонн

Номер модели: LD

Высота подъема: до 20 м

Группа Duty: A3-A5

Метод управления: подвесной / беспроводной

Применение: использование конструкции, использование мастерской, использование минеральных зон

Тип стропа: тросовый

Источник питания: электрический

Тип перемещения: Колесо

Установка: Собранная

Тип башенного крана: подвесной кран

Транспортный пакет: Деревянный ящик

Спецификация: Емкость: 2-10T, диапазон: 5-30M

Происхождение: Хэнань, Китай


описание продукта


Часть 1: Описание

Однорядные мостовые краны LD типа обычно состоят из одной конструкции балок. Они могут быть изготовлены из стальных балок или более жесткого типа балок для сварки. Однобалочные краны более типичны при грузоподъемности менее 20 тонн. Подвесные краны LD Single Birder широко используются в нашей промышленной области. Он применяется на сталелитейном заводе, ГЭС, Склад, Цех, Производственная линия, Технический цех, Транспортировка материалов, Сборочный цех оборудования и т. Д. У нас есть комплексное стандартное оборудование и широкий ассортимент аксессуаров в соответствии с индивидуальными требованиями.


Часть 2: Подробная конфигурация:

1-й подъемный механизм
- Монорельсовая канатная таль или цепная таль в качестве опции: -двигательная скорость: одна или двойная по требованию
- Скорость тележки: одиночная или двойная или меньше, чем требуется
- Высокая производительность с самой экономичной ценой

2-концевые вагоны
концевая каретка
- Модульная конструкция
-конусный двигатель с короткозамкнутым ротором или двигатель плавного пуска в качестве опции
- Скорость передвижения: одиночная или двойная или шаг меньше, как требуется

3-я основная балка
- Жесткая приваренная коробка с балкой или прочная стальная секция
- Модульная конструкция
- Изготовлен из стали Q235 или Q345
- Разработано отклонение≤1 / 750 от диапазона

4-Control
-независимое движение подвески вдоль C-трека
-или беспроводное управление как опция
-или управление кабиной как опция

5-электрическая часть
-Контактный источник питания (как опция)
- Панели управления IP54 или IP44 зависят от рабочей среды.
- Компоненты расположены в удобном для обслуживания виде, и вся компоновка обеспечивает хорошую защиту
-Фестонные кабели подвешены на кабельных седлах, закрепленных на тележках, работающих на оцинкованной C-образной дорожке.
-Основная электрическая часть марки Schneider или Siemens

6-живописи
-коррозионная защита путем удаления ржавчины с помощью механической дробеструйной обработки SA 2.5
-Первый слой покрытия эпоксидной смолы 30 мкм
Второй слой эпоксидной смолы 30 мкм
- Третий слой покрытия из полиуретана 40 мкм
-Исходящая толщина: около 100 микрон
-Цвет: желтый или оранжевый в соответствии с требованиями

7-безопасная защита
-Электромагнитный выключатель
защита от перегрузки
-защитная защита
-проход и длительная защита
-двигательная защита хода
-Обогревающая защита двигателя

Часть 3. Эскиз и технические данные


Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
1 7,5 1,67 8,9 3,9 490 910 550 2000 2500 +796 1274
8 1,72 9,1 4,0
8,5 1,77 9,2 4,1
9 1,81 9,4 4,3
9,5 1,86 9,5 4,4
10 1,91 9,7 4.5
10,5 1,96 9,8 4,6
11 1,95 9,8 4,6
11,5 2,00 10,0 4,7
12 2,05 10,1 4,8
12,5 2,09 10,2 4,9
13 2,14 10,4 5.0
13,5 2,19 10,5 5,2
14 2,24 10,6 5,3
14,5 2,43 11,1 5,8 955 595 2500 3000
15 2,48 11,3 5,9
15,5 2,53 11,4 6,0
16 2,58 11,5 6,1
16,5 2,63 11,7 6,3
17 2,66 11,7 6,3
17,5 2,85 12,2 6,8 530 970 650
18 2,90 12,4 6,9
18,5 2,96 12,5 7,1
19 3,01 12,7 7,2
+19,5 3,02 12,7 7,2
20 3,20 13,1 7,7 580 700 3000 3500
+20,5 3,26 13,3 7,8
21 3,32 13,4 8,0
+21,5 3,37 13,6 8,1
22 3,43 13,7 8,2
22,5 3,49 +13,9 8,4
23 4,07 15,3 9,8 660 990 800 3500 4000
+23,5 4,13 15,5 10,0
24 4,20 +15,7 10,2
+24,5 4,26 +15,8 10,3
25 4,32 16,0 10,5
+25,5 4,39 16,2 10,6
26 5,35 18,6 13,0 745 1010 900 4000 4500
+26,5 5,43 18,8 13,2
27 5,52 19,0 13,5
+27,5 5,60 19,2 13,7
28 5,68 19,4 +13,9
28,5 5,76 19,6 14,1
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
2 7,5 1,79 13,8 4,1 490 1080 550 2000 2500 +871 1274
8 1,84 14,0 4,2
8,5 1,88 14,1 4,3
9 1,93 14,3 4,4
9,5 1,98 14,5 4.5
10 2,03 14,7 4,6
10,5 2,07 +14,8 4,7
11 2,12 15,0 4,8
11,5 2,25 15,4 5,1 1125 595
12 2,30 15,5 5,3
12,5 2,35 +15,7 5,4
13 2,40 +15,8 5,5
13,5 2,45 16,0 5,6
14 2,50 16,1 5,8
14,5 2,62 16,5 6,1 580 1140 700 2500 3000
15 2,68 +16,6 6,2
15,5 2,74 +16,8 6,3
16 2,79 17,0 6,5
16,5 2,85 17,1 6,6
17 2,91 +17,3 6,8
17,5 3,23 18,1 7,6 660 1160 800
18 3,30 18,3 7,7
18,5 3,36 18,5 7,9
19 3,42 18,6 8,0
+19,5 3,49 18,8 8,2
20 4,09 20,3 9,7 785 1135 900 3000 3500
+20,5 4,17 +20,5 9,9
21 4,24 20,7 10,1
+21,5 4,32 20,9 10,3
22 4,40 21,1 10,5
22,5 4,47 21,3 10,7
23 5,31 23,4 12,7 820 1200 1000 3500 4000
+23,5 5,40 23,7 13,0
24 5,49 23,9 13,2
+24,5 5,57 24,1 13,4
25 5,66 24,3 13,6
+25,5 5,75 24,6 13,8
26 6,40 26,2 15,5 875 1250 1100 4000 4500
+26,5 6,50 +26,5 +15,7
27 6,60 26,7 16,0
+27,5 6,69 27,0 16,2
28 6,79 27,2 16,4
28,5 6,89 +27,5 +16,7
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
3 7,5 1,93 18,9 4,2 530 1255 650 2000 2500 818,5 1291
8 1,98 19,1 4,3
8,5 2,03 19,4 4,4
9 2,09 19,6 4.5
9,5 2,14 19,8 4,7
10 2,20 20,0 4,8
10,5 2,25 20,2 4,9
11 2,31 20,4 5.0
11,5 2,41 20,7 5,3 580 700
12 2,47 20,9 5,4
12,5 2,53 21,1 5,6
13 2,59 21,3 5,7
13,5 2,64 +21,5 5,9
14 2,70 21,7 6,0
14,5 3,02 22,5 6,8 660 1275 800 2500 3000
15 3,08 22,7 6,9
15,5 3,14 22,9 7,1
16 3,21 23,1 7,2
16,5 3,27 23,2 7,4
17 3,34 23,4 7,6
17,5 3,84 24,7 8,8 745 1290 900
18 3,91 24,9 9,0
18,5 3,99 25,1 9,2
19 4,06 25,3 9,4
+19,5 4,14 +25,5 9,6
20 4,92 +27,5 11,5 820 1315 1100 3000 3500
+20,5 5,01 27,7 11,7
21 5,09 28,0 11,9
+21,5 5,18 28,2 12,2
22 5,27 28,4 12,4
22,5 5,36 28,7 12,6
23 5,71 29,6 13,5 875 1360 3500 4000
+23,5 5,80 29,8 13,7
24 5,89 30,0 +13,9
+24,5 5,99 30,3 14,2
25 6,08 30,5 14,4
+25,5 6,17 30,8 14,6
26 7,97 35,3 19,1 925 1660 1200 4000 4500
+26,5 8,09 35,6 19,4
27 8,22 35,9 19,7
+27,5 8,34 36,2 20,0
28 8,46 +36,6 20,3
28,5 8,59 36,9 20,7
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
5 7,5 2,20 28,7 4,6 580 1460 720 2000 2500 841,5 1310
8 2,27 29,0 4,7
8,5 2,33 29,3 4,9
9 2,40 29,7 5.0
9,5 2,46 30,0 5,2
10 2,53 30,2 5,3
10,5 2,59 30,5 5,5
11 2,66 30,8 5,6
11,5 2,91 +31,5 6,3 660 800
12 2,98 31,8 6,4
12,5 3,05 32,0 6,6
13 3,12 32,3 6,8
13,5 3,20 32,5 6,9
14 3,27 32,8 7,1
14,5 3,52 33,5 7,7 745 1540 900 2500 3000
15 3,60 33,7 7,9
15,5 3,68 33,9 8,1
16 3,75 34,2 8,3
16,5 3,83 34,4 8,5
17 3,90 34,6 8,7
17,5 4,41 35,9 9,9 820 1500 1000
18 4,50 36,2 10,2
18,5 4,59 36,5 10,4
19 4,68 36,7 10,6
+19,5 4,76 37,0 10.8
20 5,23 38,2 12,0 875 1545 1100 3000 3500
+20,5 5,33 38,4 12,2
21 5,42 38,7 12,4
+21,5 5,51 38,9 12,7
22 5,60 39,2 12,9
22,5 5,70 39,5 13,1
23 7,08 42,9 +16,6 925 1595 1200 3500 4000
+23,5 7,20 43,2 16,9
24 7,32 43,6 17,2
+24,5 7,43 43,9 17,4
25 7,55 44,2 17,7
+25,5 7,67 44,5 18,0
26 9,01 47,9 21,4 1015 1670 1300 4000 4500
+26,5 9,16 48,3 21,7
27 9,30 48,6 22,1
+27,5 9,44 49,0 22,5
28 9,58 49,4 22,8
28,5 9,72 49,7 23,2
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
10 7,5 3,26 51,3 6,1 720 1850 900 2000 2500 1293 +1893
8 3,34 52,1 6,3
8,5 3,43 52,9 6,5
9 3,51 53,5 6,6
9,5 3,59 54,2 6,8
10 3,67 54,8 7,0
10,5 3,76 55,3 7,2
11 3,84 55,8 7,3
11,5 4,05 56,6 7,9 820 1850 1000
12 4,14 57,1 8,1
12,5 4,22 57,6 8,3
13 4,31 58,0 8,5
13,5 4,40 58,4 8,7
14 4,49 58,8 8,9
14,5 4,80 59,8 9,6 875 1900 1100 2500 3000
15 4,89 60,2 9,8
15,5 4,98 60,6 10,1
16 5,07 60,9 10,3
16,5 5,17 61,3 10,5
17 5,26 61,7 10,7
17,5 5,53 62,5 11,4 1940 1140
18 5,63 62,8 11,6
18,5 5,73 63,2 11,9
19 5,83 63,5 12,1
+19,5 5,92 63,9 12,3
20 6,89 66,4 +14,8 925 2000 1250 3000 3500
+20,5 7,01 66,8 15,0
21 7,12 67,1 15,3
+21,5 7,24 67,5 15,6
22 7,36 67,9 15,9
22,5 7,48 68,2 16,2
23 8,96 72 19,9 1100 1920 1350 3500 4000
+23,5 9,11 72,5 20,3
24 9,26 72,9 20,6
+24,5 9,41 73,3 21,0
25 9,56 73,8 21,4
+25,5 9,71 74,2 21,7
26 13,09 82,7 30,2 1200 1450 4000 4700
+26,5 13,29 83,3 30,7
27 13,48 83,8 31,2
+27,5 13,67 84,3 31,6
28 13,86 84,8 32,1
28,5 14,05 85,4 32,6
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
16 7,5 3,64 77,2 7,0 820 2480 1000 2000 2500 1293 +1893
8 3,74 78,3 7,2
8,5 3,84 79,4 7,4
9 3,94 80,4 7,6
9,5 4,04 81,3 7,9
10 4,14 82,1 8,1
10,5 4,24 82,9 8,3
11 4,34 83,6 8,5
11,5 4,55 84,6 9,0 875 2525 1100
12 4,66 85,2 9,3
12,5 4,76 85,9 9,5
13 4,87 86,5 9,8
13,5 4,97 87,1 10,0
14 5,08 87,6 10,3
14,5 5,93 90,0 12,4 +975 1200 2500 3000
15 6,06 90,6 12,7
15,5 6,18 91,1 13,0
16 6,31 91,7 13,3
16,5 6,43 92,2 13,6
17 6,56 92,7 +13,9
17,5 7,19 94,5 15,5 1075 1300
18 7,33 95,0 +15,8
18,5 7,47 95,5 16,1
19 7,61 96,0 16,5
+19,5 7,75 96,5 +16,8
20 8,56 98,7 18,9 1130 2570 1400 3000 3500
+20,5 8,72 99,2 19,2
21 8,87 99,7 19,6
+21,5 9,03 100,2 20,0
22 9,18 100,8 20,4
22,5 9,34 101,3 20,8
23 12,41 109,0 28,4 1280 1550 3500 4000
+23,5 12,61 109,6 28,9
24 12,81 110,2 29,4
+24,5 13,02 110,9 30,0
25 13,22 111,5 30,5
+25,5 13,43 112,0 31,0
26 14,34 114,4 33,2 1300 2600 1600 4000 4700
+26,5 14,55 115,0 33,8
27 14,77 115,6 34,3
+27,5 14,98 116,3 34,8
28 15,20 116,9 35,4
28,5 15,42 117,5 35,9
Емкость (t) пролет (м) общий вес (G) максимальная нагрузка на колесо (кН) мин колесная нагрузка (кН) H1 H2 H3 W В С1 С2
20 7,5 5,45 97,9 10,2 900 2450 1050 2000 2700 1394 1933
8 5,58 99,5 10,5
8,5 5,70 101,0 10,7
9 5,83 102,3 11,0
9,5 5,96 103,5 11,3
10 6,09 104,6 11,6
10,5 6,22 105,7 11,8
11 6,35 106,6 12,1
11,5 6,99 108,8 13,7 970 2480 1150
12 7,15 109,8 14,0
12,5 7,30 110,7 14,4
13 7,45 111,5 14,7
13,5 7,60 112,3 15,1
14 7,76 113,1 15,5
14,5 8,67 115,8 17,7 1050 2530 1280 2500 3200
15 8,85 116,6 18,1
15,5 9,02 117,3 18,6
16 9,20 118,1 19,0
16,5 9,37 118,8 19,4
17 9,55 119,5 19,8
17,5 10,50 122,2 22,2 1130 2560 1390
18 10,70 122,9 22,7
18,5 10,89 123,6 23,1
19 11,09 124,3 23,6
+19,5 11,28 125,0 24,1
20 12,02 127,0 25,9 1200 2600 1500 3000 3700
+20,5 12,23 127,7 26,4
21 12,44 128,4 26,9
+21,5 12,64 129,1 27,4
22 12,85 129,8 27,9
22,5 12,96 130,5 28,5
23 13,88 132,7 30,5 1300 1600 3500 4200
+23,5 14,10 133,4 31,0
24 14,31 134,0 31,6
+24,5 14,52 134,78 32,1
25 14,74 135,4 32,6
+25,5 14,96 135,6 33,1
