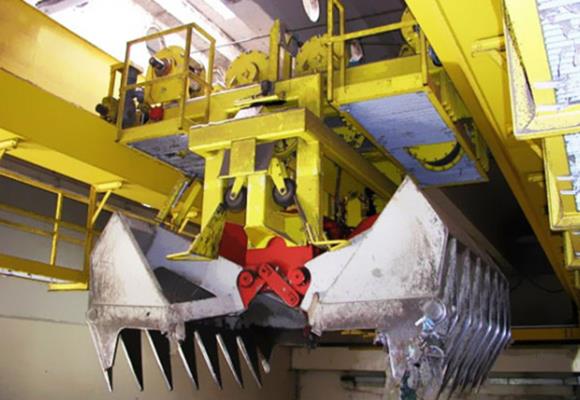

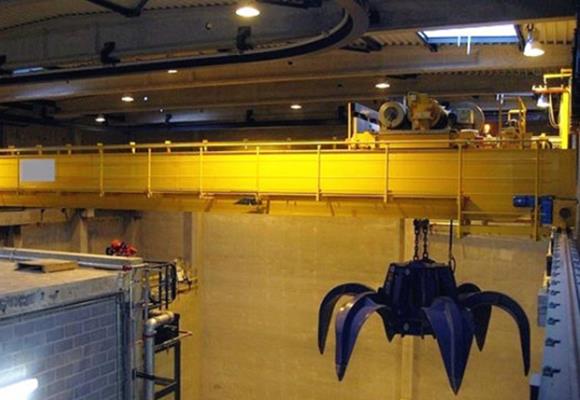

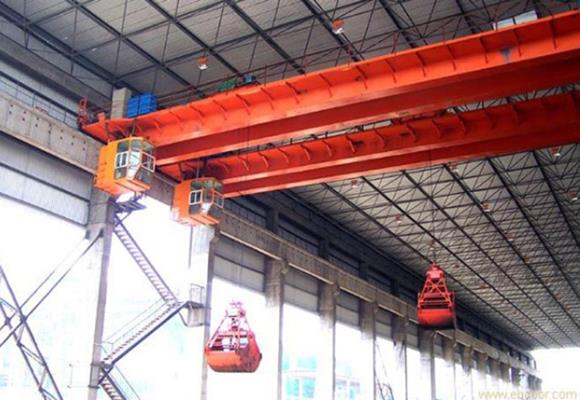

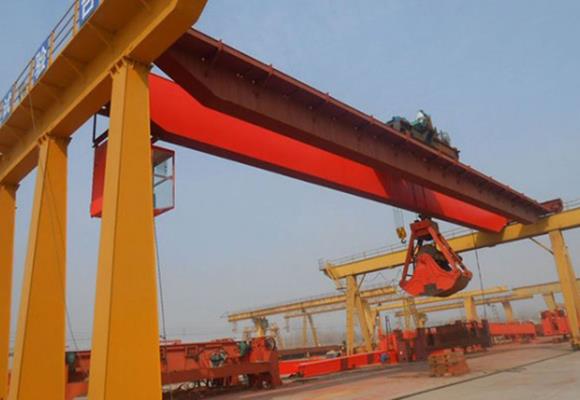

Двухбалочный мостовой кран с захватом
Описание

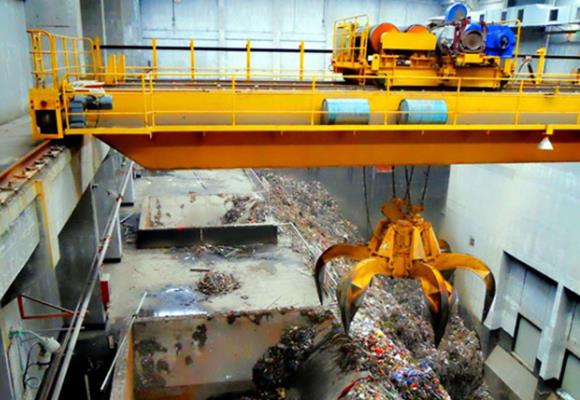

QZ Навесной кран с захватом широко используется при погрузке грузов в порт, завод, цех, электростанцию, сталеплавильную установку, цементный завод, отрасль переработки отходов в возобновляемых источниках энергии.
Рабочий режим тяжелый. Групповая классификация крана - A6, A7, A8.
Направление дверцы платформы к крышке водителя: сторона, конец и верх.
Грузоподъемность включает в себя вес захвата.
Открытое направление захвата включает в себя параллель с балкой и сантехникой с балкой, эта конструкция является сантехникой.
Кран верхнего моста включает в себя главный луч, подъемную тележку, колесо, крюк, шкив, электрику, захват.
Особенности
1. Приспосабливать к суровым условиям работы: высокая температура, влажность, больше пыли и газа.
2. Тяжелая рабочая нагрузка: среднее 8000 часов рабочего времени в год, высокая скорость загрузки, высокая рабочая частота.
3. Надежная работа: менее неудачная, гарантирующая бесперебойную работу.
Характеристики
Вместимость | T | 32 / 5,50 / 10 | |||||||
пядь | м | 10,5 | 13,5 | 16,5 | +19,5 | 22,5 | +25,5 | 28,5 | +31,5 |
Высота подъема | м | 16/18 | |||||||
Скорость подъема | м / мин | 15,6 | |||||||
Скорость передвижения тележки | м / мин | 3.36-33.6,2.9-29 | |||||||
Скорость движения крана | м / мин | 92,7 | 93,7 | 86,5 | |||||
Общий вес | кг | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
Максимум. Нагрузка колес | К.Н. | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
Рекомендации | Модель | 43кг / м | |||||||
Общая мощность двигателя | кВт | 27,8 | 31,8 | ||||||
Основной размер (мм) | Пролет (м) | 10,5 | 13,5 | 16,5 | +19,5 | 22,5 | +25,5 | 28,5 | +31,5 |
Вершина верха к крану | ЧАС | 1750 | 1840 | ||||||
Железнодорожный центр для крюка | H4 | 55 | 5 | ||||||
Расстояние между кранами | W | 5140 | 5334 | 5940 | |||||
Ширина крана | В | 3450 | 4400 | ||||||
Расстояние от железнодорожной тележки | К | 1400 | |||||||
Ограничение левой руки | S1 | 800 | |||||||
Правильное ограничение крючка | S2 | 1250 | |||||||
