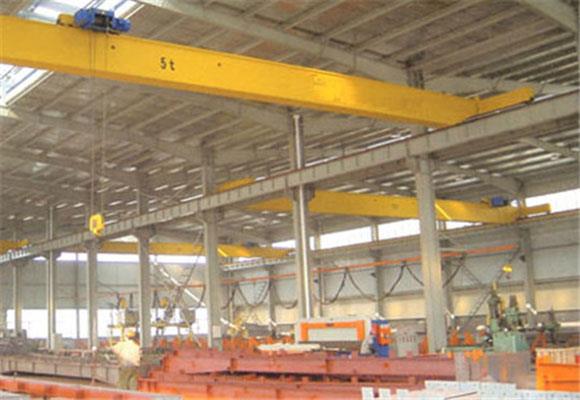

Мостовой кран низкого уровня
Описание

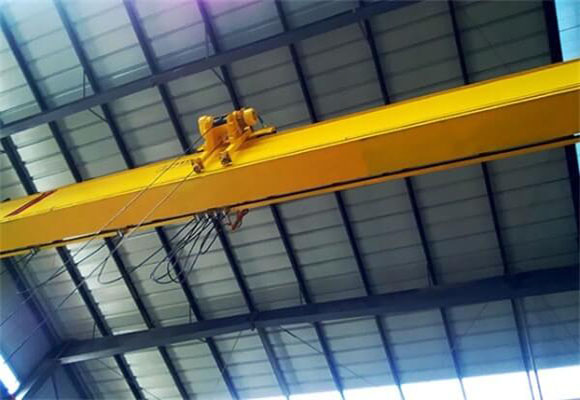

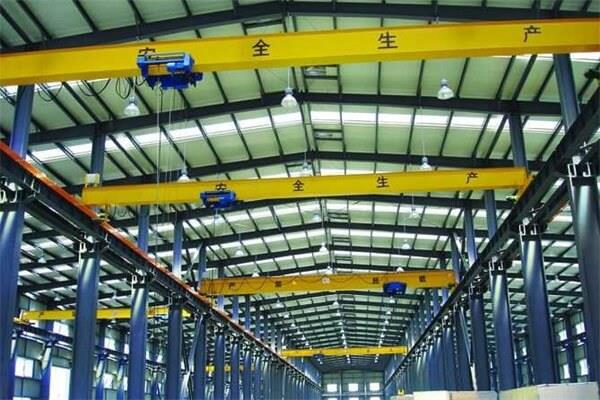

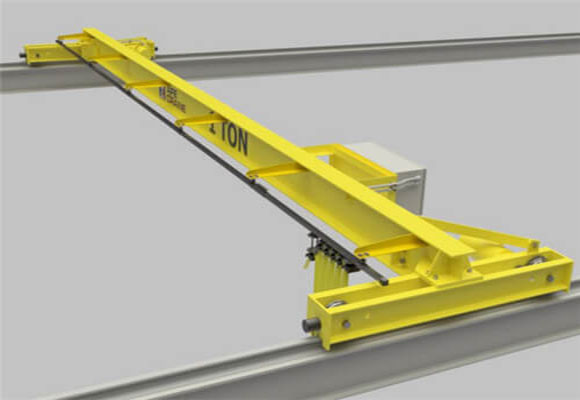

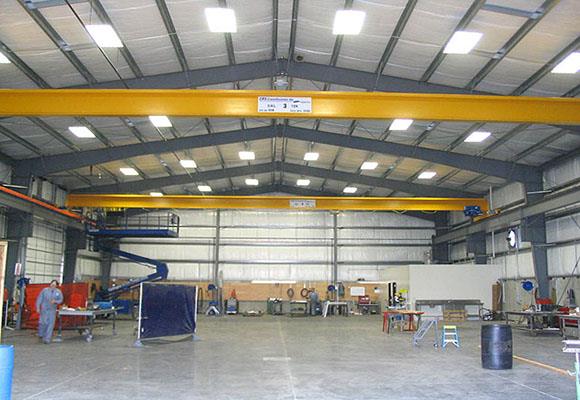

Мостовой кран низкого ранга состоит из балочного шва с помощью стальной плиты и I-стали, торцевой балки, электрического подъемника и механизма перемещения. Электрическая лебедка проходит вдоль нижнего фланца I-стали балки для подъема изделия. Он отличается легкой конструкцией и простой установкой и обслуживанием и широко используется для различных мест для подъема, таких как заводы, склады и складские площадки. Запрещается использование в окружающей среде с легковоспламеняющимися, взрывоопасными и агрессивными средами.
Малый мостовой кран с однорядным мостом предназначен для мастерской с малым запасом. Разница между ними - это способ работы электрического подъемника. Электрическая лебедка мостового крана с малой высотой надбавки работает на нижней фланцевой плите балки, а электрический мостовой кран однобалочный работает на одной стороне балки, что увеличивает рабочее пространство крюка и уменьшает высоту цеха и Стоимость.
Если ваш цех узкий или недостаточно высокий, выберите этот вид крана!
Спецификация
Вместимость | T | 3 | ||||||
пядь | м | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Высота подъема | м | 6, 9, 12, | ||||||
Скорость подъема | м / мин | 8 или 8 / 0,8 | ||||||
Скорость движения подъёмника | м / мин | 20, 30 | ||||||
Скорость движения крана | м / мин | 20 | 30 | |||||
Общий вес | кг | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Максимум. Нагрузка колес | К.Н. | 20,1 | 23,38 | 24,51 | 28,05 | 29,02 | 32,93 | |
Рекомендации | Модель | 24кг / м | ||||||
Общая мощность двигателя | кВт | 4,9 | ||||||
Основной размер (мм) | Пролет (м) | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Вершина верха к крану | ЧАС | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Железнодорожный центр для крюка | H4 | -130 | -65 | -15 | 35 | 105 | ||
Расстояние между кранами | W | 2500 | 3000 | 3500 | ||||
Ширина крана | В | 3000 | 3500 | 4000 | ||||
Ограничение левой руки | S1 | 1413 | ||||||
Правильное ограничение крючка | S2 | 1496 | ||||||
Вместимость | T | 5 | ||||||
пядь | м | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Высота подъема | м | 6, 9, 12, | ||||||
Скорость подъема | м / мин | 8 или 8 / 0,8 | ||||||
Скорость движения подъёмника | м / мин | 20, 30 | ||||||
Скорость движения крана | м / мин | 20 | 30 | |||||
Общий вес | кг | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Максимум. Нагрузка колес | К.Н. | 29,7 | 33,7 | 36,47 | 40,13 | 41,49 | 44,27 | |
Рекомендации | Модель | 24кг / м | ||||||
Общая мощность двигателя | кВт | 8,3 | ||||||
Основной размер (мм) | Пролет (м) | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Вершина верха к крану | ЧАС | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Железнодорожный центр для крюка | H4 | -175 | -90 | -65 | 15 | 65 | ||
Расстояние между кранами | W | 2500 | 3000 | 3500 | ||||
Ширина крана | В | 3000 | 3500 | 4000 | ||||
Ограничение левой руки | S1 | 1405 | ||||||
Правильное ограничение крючка | S2 | 1496 | ||||||
Вместимость | T | 10 | ||||||
пядь | м | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Высота подъема | м | 6, 9, 12, | ||||||
Скорость подъема | м / мин | 8 или 8 / 0,8 | ||||||
Скорость движения подъёмника | м / мин | 20, 30 | ||||||
Скорость движения крана | м / мин | 20 | 30 | |||||
Общий вес | кг | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Максимум. Нагрузка колес | К.Н. | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73,2 | |
Рекомендации | Модель | 24кг / м | ||||||
Общая мощность двигателя | кВт | 13,8 | ||||||
Основной размер (мм) | Пролет (м) | 7,5 | 11,5 | 14,5 | 17,5 | +19,5 | 22,5 | |
Вершина верха к крану | ЧАС | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Железнодорожный центр для крюка | H4 | -175 | -90 | -65 | 15 | 65 | ||
Расстояние между кранами | W | 2500 | 3000 | 3500 | ||||
Ширина крана | В | 3000 | 3500 | 4000 | ||||
Ограничение левой руки | S1 | 1840 | ||||||
Правильное ограничение крючка | S2 | 1840 | ||||||
