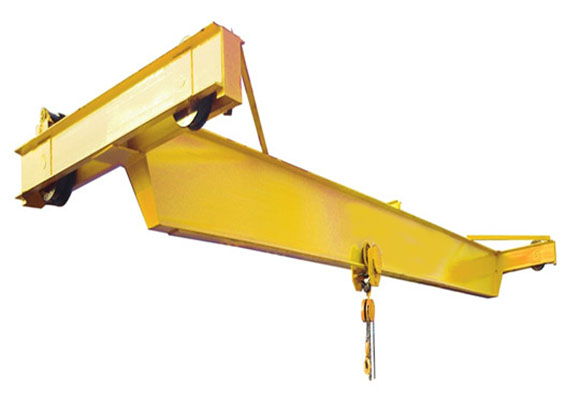

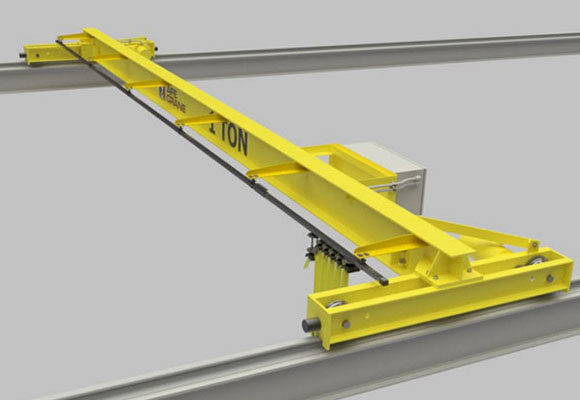

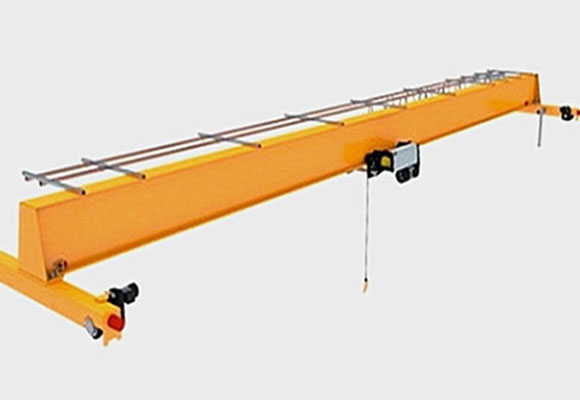

Мостовой кран с ручным управлением
Описание
Модельный мостовой кран модели SL - одноручный рулевой мостовой кран, все движения приводятся вручную, он используется в месте, где нет источника питания.
Этот мостовой кран характеризуется более разумной конструкцией и более прочной сталью в целом, основная балка выполнена из стальной балки из ячеистой или коробчатой рамы, конечные вагоны изготавливаются с помощью поперечной балки С-образного сечения.
Этот мостовой кран используется вместе с цепным тали в качестве комплекта.
Емкость от 1 тонны до 10 тонн. Пролет от 5 до 14 м, рабочий класс - A1-A3. Рабочая температура от -25 до +42 ° C.
Этот мостовой кран запрещается использовать в горючей, взрывоопасной и коррозионной среде.
Характеристики
Вместимость | T | 1 | |||
пядь | м | 5 | 9 | 12 | 14 |
Высота подъема | м | 3-10 | |||
Скорость передвижения тележки | м / мин | 5,3 | |||
Скорость движения крана | м / мин | 5.0 | |||
Общий вес | Кг | 650 | 850 | 1090 | 1310 |
Максимум. Нагрузка колес | К.Н. | 0,65 | 0,73 | 0,81 | 0,86 |
Основной размер (мм) | Пролет (м) | 5 | 9 | 12 | 14 |
Вершина верха к крану | ЧАС | 520 | |||
Железнодорожный центр для крюка | H4 | 550 | 580 | 610 | 650 |
Расстояние между кранами | W | 1200 | 1600 | ||
Ширина крана | В | 1800 | 2200 | ||
Ограничение левой руки | S1 | 360 | 380 | 395 | 420 |
Правильное ограничение крючка | S2 | ||||
Вместимость | T | 2 | |||
пядь | м | 5 | 9 | 12 | 14 |
Высота подъема | м | 3-10 | |||
Скорость передвижения тележки | м / мин | 5,9 | |||
Скорость движения крана | м / мин | 5.0 | |||
Общий вес | Кг | 700 | 870 | 1320 | 1550 |
Максимум. Нагрузка колес | К.Н. | 1,13 | 1,19 | 1,29 | 1,40 |
Основной размер (мм) | Пролет (м) | 5 | 9 | 12 | 14 |
Вершина верха к крану | ЧАС | 520 | |||
Железнодорожный центр для крюка | H4 | 720 | 750 | 790 | 870 |
Расстояние между кранами | W | 1200 | 1600 | ||
Ширина крана | В | 1800 | 2200 | ||
Ограничение левой руки | S1 | 400 | 415 | 440 | 490 |
Правильное ограничение крючка | S2 | ||||
Вместимость | T | 3 | |||
пядь | м | 5 | 9 | 12 | 14 |
Высота подъема | м | 3-10 | |||
Скорость передвижения тележки | м / мин | 4,7 | |||
Скорость движения крана | м / мин | 5.0 | |||
Общий вес | Кг | 810 | 1200 | 1460 | 1800 |
Максимум. Нагрузка колес | К.Н. | 1,61 | 1,79 | 1,87 | 1,97 |
Основной размер (мм) | Пролет (м) | 5 | 9 | 12 | 14 |
Вершина верха к крану | ЧАС | 520 | |||
Железнодорожный центр для крюка | H4 | 900 | 940 | 980 | 1030 |
Расстояние между кранами | W | 1200 | 1600 | ||
Ширина крана | В | 1800 | 2200 | ||
Ограничение левой руки | S1 | 460 | 485 | 510 | 540 |
Правильное ограничение крючка | S2 | ||||
Вместимость | T | 5 | |||
пядь | м | 5 | 9 | 12 | 14 |
Высота подъема | м | 3-10 | |||
Скорость передвижения тележки | м / мин | 4,7 | |||
Скорость движения крана | м / мин | 5.0 | |||
Общий вес | Кг | 960 | 1360 | 1730 | 2210 |
Максимум. Нагрузка колес | К.Н. | 2.5 | 2,75 | 2,86 | 3,01 |
Основной размер (мм) | Пролет (м) | 5 | 9 | 12 | 14 |
Вершина верха к крану | ЧАС | 600 | |||
Железнодорожный центр для крюка | H4 | +1210 | 1250 | 1300 | 1360 |
Расстояние между кранами | W | 1200 | 1600 | ||
Ширина крана | В | 1800 | 2200 | ||
Ограничение левой руки | S1 | 520 | 560 | 585 | 625 |
Правильное ограничение крючка | S2 | ||||
Вместимость | T | 10 | |||
пядь | м | 5 | 9 | 12 | 14 |
Высота подъема | м | 3-10 | |||
Скорость передвижения тележки | м / мин | 4,2 | |||
Скорость движения крана | м / мин | 5.0 | |||
Общий вес | Кг | 1420 | 1870 | 2250 | 2830 |
Максимум. Нагрузка колес | К.Н. | 4,89 | 5,29 | 5,44 | 5,65 |
Основной размер (мм) | Пролет (м) | 5 | 9 | 12 | 14 |
Вершина верха к крану | ЧАС | 720 | |||
Железнодорожный центр для крюка | H4 | 1390 | 1440 | 1490 | 1550 |
Расстояние между кранами | W | 1800 | |||
Ширина крана | В | 2600 | |||
Ограничение левой руки | S1 | 555 | 585 | 615 | 650 |
Правильное ограничение крючка | S2 | ||||
