Корабль для перевозки контейнеров
Описание

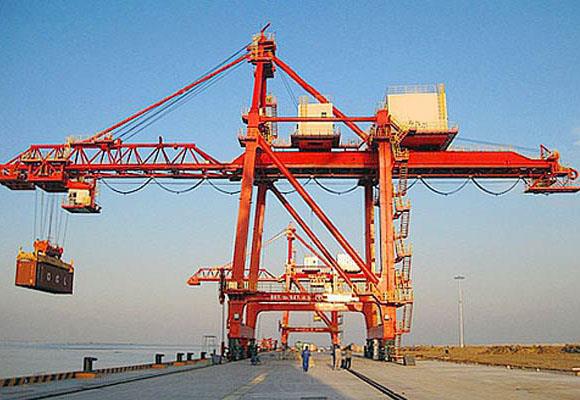

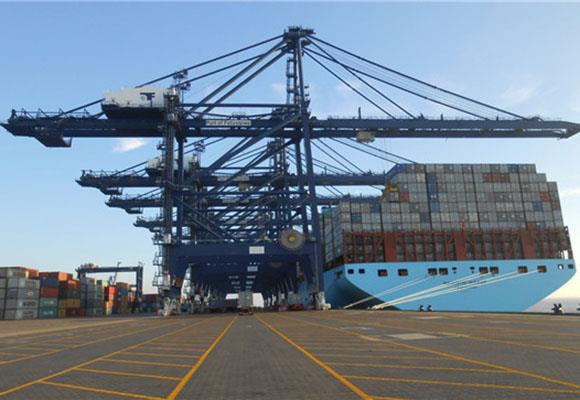

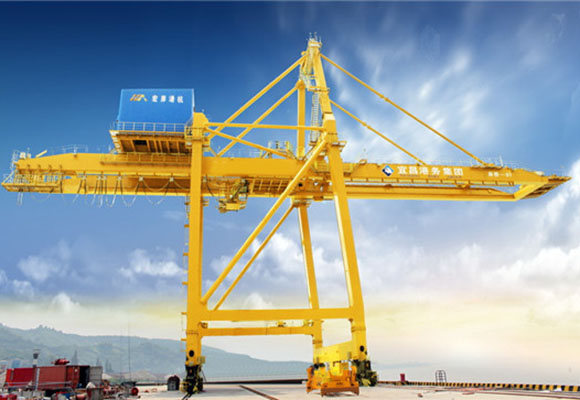

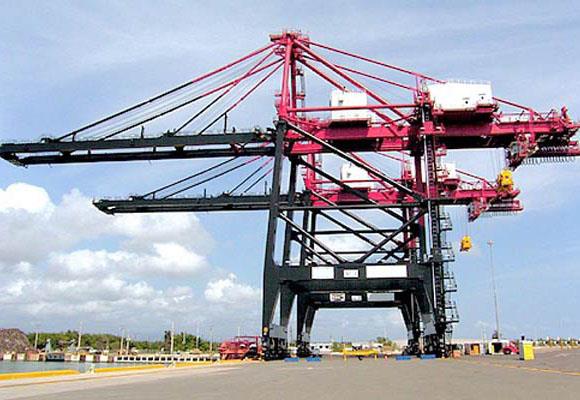

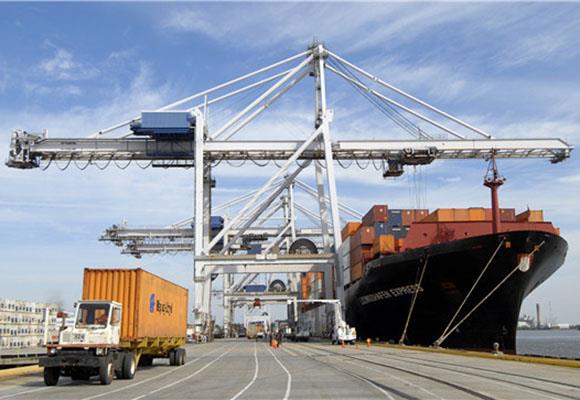

STS, контейнерный кран для перевозки контейнеров широко используется для загрузки и выгрузки контейнеров с судов и грузовых автомобилей. Конструкция рамы крана очень продвинута, так что кран может работать с высокой эффективностью. Тележка может перемещаться по рельсам, которые установлены на дальнем расстоянии, и весь кран перемещается по рельсам, установленным в земле. Быстрая скорость перемещения и подъема обеспечивает отличные рабочие характеристики.
STS, контейнерный кран для перевозки контейнеров широко используется для загрузки и выгрузки контейнеров с судов и грузовых автомобилей. Конструкция рамы крана очень продвинута, так что кран может работать с высокой эффективностью. Тележка может перемещаться по рельсам, которые установлены на дальнем расстоянии, и весь кран перемещается по рельсам, установленным в земле. Быстрая скорость перемещения и подъема обеспечивает отличные рабочие характеристики.
Краны STS в основном состоят из стальной конструкции, подъемного механизма, механизма перемещения троллейбуса, механизма длинного хода, механизма ламелирования. Все механизмы могут эксплуатироваться с бесступенчатой скоростью оператором в кабине с широким обзором.
Особенности
1. Номинальная грузоподъемность (т / ч): 400, 500, 600, 800, 1000, 1250, 1500, 1800, 2000, 2250, 2500, 3000, 3600, 4000, 4500, 5000.
2. Приоритет номинальной грузоподъемности (t): 10, 12,5, 16, 20, 25, 32, 40, 45, 50, 56, 63, 71, 80, 90.
3. Рабочий уровень:
стандарт | GB3811-2008 |
Использовать классы | U8 |
Состояние загрузки | Q4 |
Уровень работы | A8 |
4. Рабочий уровень механизмов:
Механизм | Использование класса | Состояние загрузки | Уровень работы |
Подъем / закрытия | T8 | L4 | M8 |
вагонетка | T8 | L4 | M8 |
кран | T5 | L3 | M6 |
Передние балки | T4 | L3 | M5 |
Такси | T4 | L3 | M5 |
5. Рабочая скорость:
Механизм | Скорость (м / мин) |
Подъем / закрытия (полная нагрузка / без нагрузки) | 60 ~ 80/100 ~ 240 |
Путешествие по тележке | 100 ~ 280 |
Краны путешествия | 20 ~ 40 |
Передние балки | 5 ~ 10 (в одну сторону) |
Путешествие в каюте | 20 ~ 25 |
6. Структура стали:
Время разработки дизайна | 20 ~ 30 лет |
Знак загрузки | Последовательный, сверхпрочный, чередующийся |
Рабочий характер | Работа в цикле, занятость, высокий уровень воздействия |
7. Компоненты стальной конструкции: шасси крана, задняя тяга, рама башни, передняя тяга, передняя балка, каркас козла, воронка, подпорная стойка, задняя балка.
Спецификация
Грузоподъемность (ниже разбрасывателя) | T | 30,5 | 35 | 40,5 | 50 | ||
Грузоподъемность (выше разбрасывателя) | T | 38 | 45 | 50 | 60 | ||
Уровень работы | A7 | A7 | A8 | A8 | |||
Span (м) | S | 10,5 | 10,5 | 22 | 22 | ||
Базовое расстояние | В | 16,5 | 17,63 | 16 | 16 | ||
Высота подъема (выше / ниже) | H1 | 22 | 22 | 28 | 38 | ||
H2 | 16 | 10 | 14 | 14 | |||
скорость | Скорость подъема | Полная нагрузка | м / мин | 46 | 30 | 50 | 70 |
Только с разбрасывателем | 120 | 60 | 120 | 150 | |||
Путешествие по тележке | 150 | 120 | 120 | 220 | |||
Краны путешествия | 45 | 25 | 45 | 45 | |||
Одно дыхание во время стрелы | мин | 7 | 6 | 5 | 5 | ||
Основной размер | L1 | 38000 | 30000 | 38000 | 55000 | ||
L2 | 10000 | 10000 | 11 000 | 18000 | |||
L3 | 4000 | 8850 | 6000 | 6300 | |||
L4 | 4000 | 110000 | 15000 | 20000 | |||
